先看一个假设的检验现场。
老师问:“这个患者漏电流,测的是哪个回路?”
工程师答:“就是从地到……到患者……到外壳那个……”
老师:“那是三个电流,你刚刚一句话给它们办了场婚礼。”

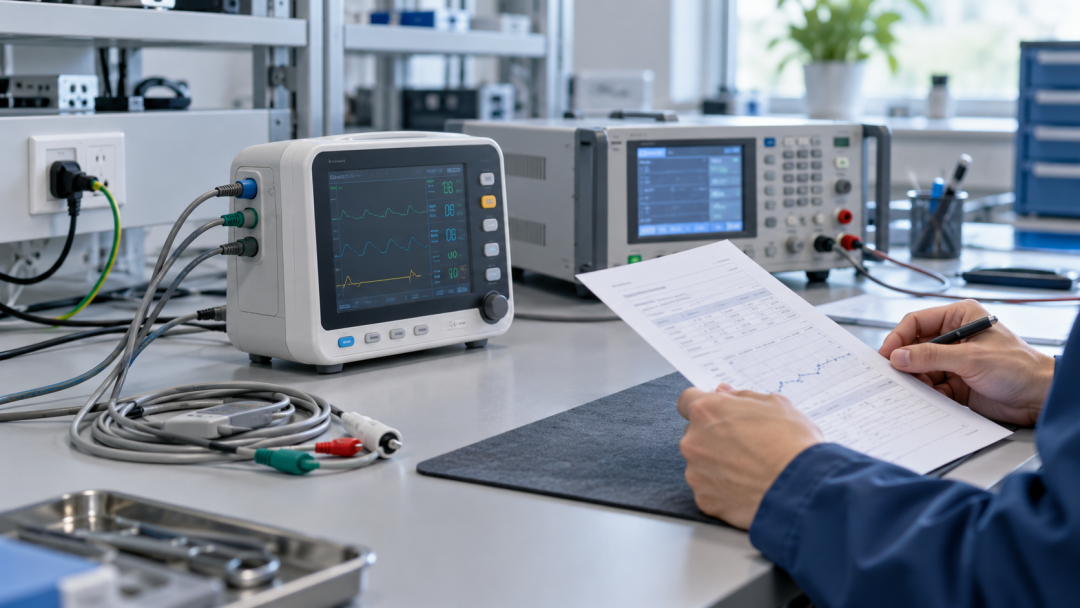

假设的医用电气设备检验报告阅读场景
玩笑归玩笑,报告上真不能这么答。GB 9706.1-2020 第 8.7 节谈的是漏电流和患者辅助电流。所谓“电流四胞胎”,严格说是三种漏电流加一项患者辅助电流;IEC 60601-1 的官方预览也把两类名称并列列出。
读报告先别忙着比较数字:先找电流从哪来、可能经过哪儿、测量装置接在哪条路上。

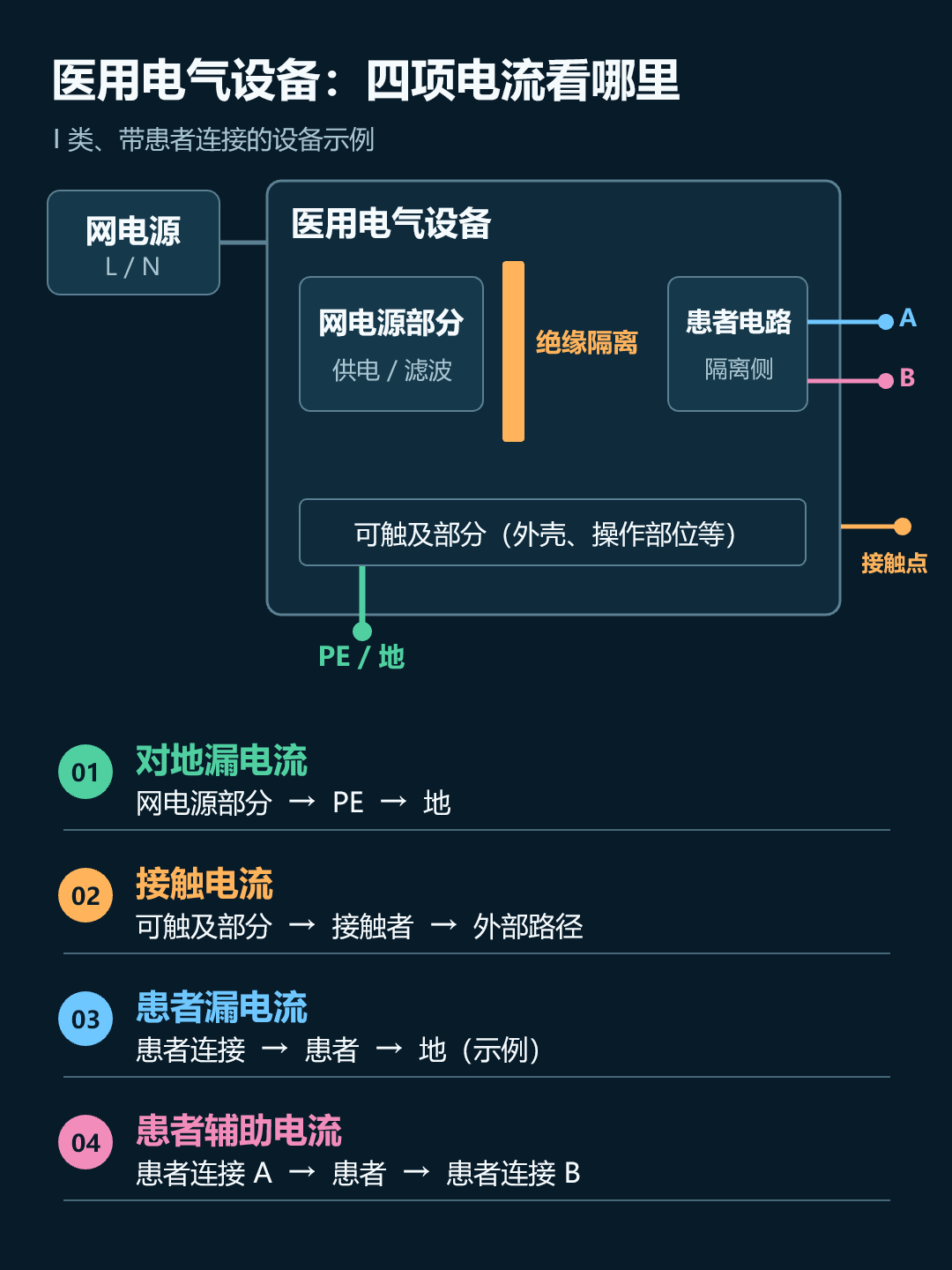

医用电气设备绝缘结构与四项电流关注路径
地线上的电流,不等于碰到外壳的电流
对地漏电流(earth leakage current)看的是设备经保护接地导体流向地的那条路。IEC 的测量电路图明确以 I 类医用电气设备为对象。它不走“手摸外壳”的接触路径,但也不是一项可以忽略的“设备体检指标”。数值异常不能直接判成“绝缘老化”,更不能反过来说“没有人经过这条路,就不会有安全问题”;先核对设备类别、测量配置和适用限值。
接触电流(touch current)换了观察点:可触及部分若形成外部接触路径,会有多少电流?外壳、操作部位或其他可触及部分,要按实际结构识别。它不是保护地导体中的电流改了个名字,也不能因为“外壳是塑料的”或“接地检查合格”就自动划掉。可触及部分并非只有操作者会碰,不能把患者一概排除在外。
一句话:一个看保护接地导体,一个看可触及部分形成的接触路径。
患者连接到地,也不等于患者连接之间
患者漏电流(patient leakage current)不能只想象成“设备向患者放电”。患者连接到地是一种测量路径;外来电压作用于患者连接、信号输入/输出部分等,还对应其他规定的测试配置。IEC 预览为这一项列出不止一张测量电路图。所以报告若只写“患者漏电流合格”,还要问测的是哪种配置。
患者辅助电流(patient auxiliary current)则把注意力放在患者连接之间、可能经患者流过的电流上。名称里的“辅助”不等于治疗输出,也不是“设备正常使用就不用限”的通行证。以多电极监测设备为例,应该先认清哪些是患者连接,再看实际电路和规定测法;不能凭 RA、LA 等电极名称,断言两点之间必然有一股“测量需要”的电流。
两项都牵涉患者连接,却不能共用一句“从患者到地”解释。患者漏电流可能有对地及外加电压等路径;患者辅助电流另有自己的测量电路。

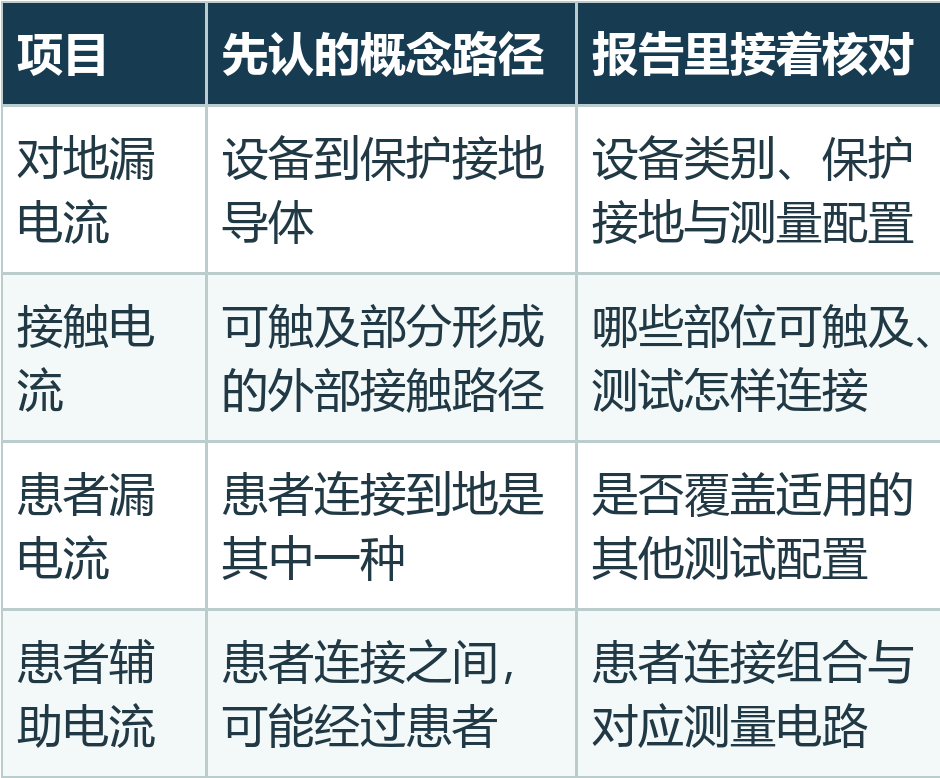

四行表,给报告找对路

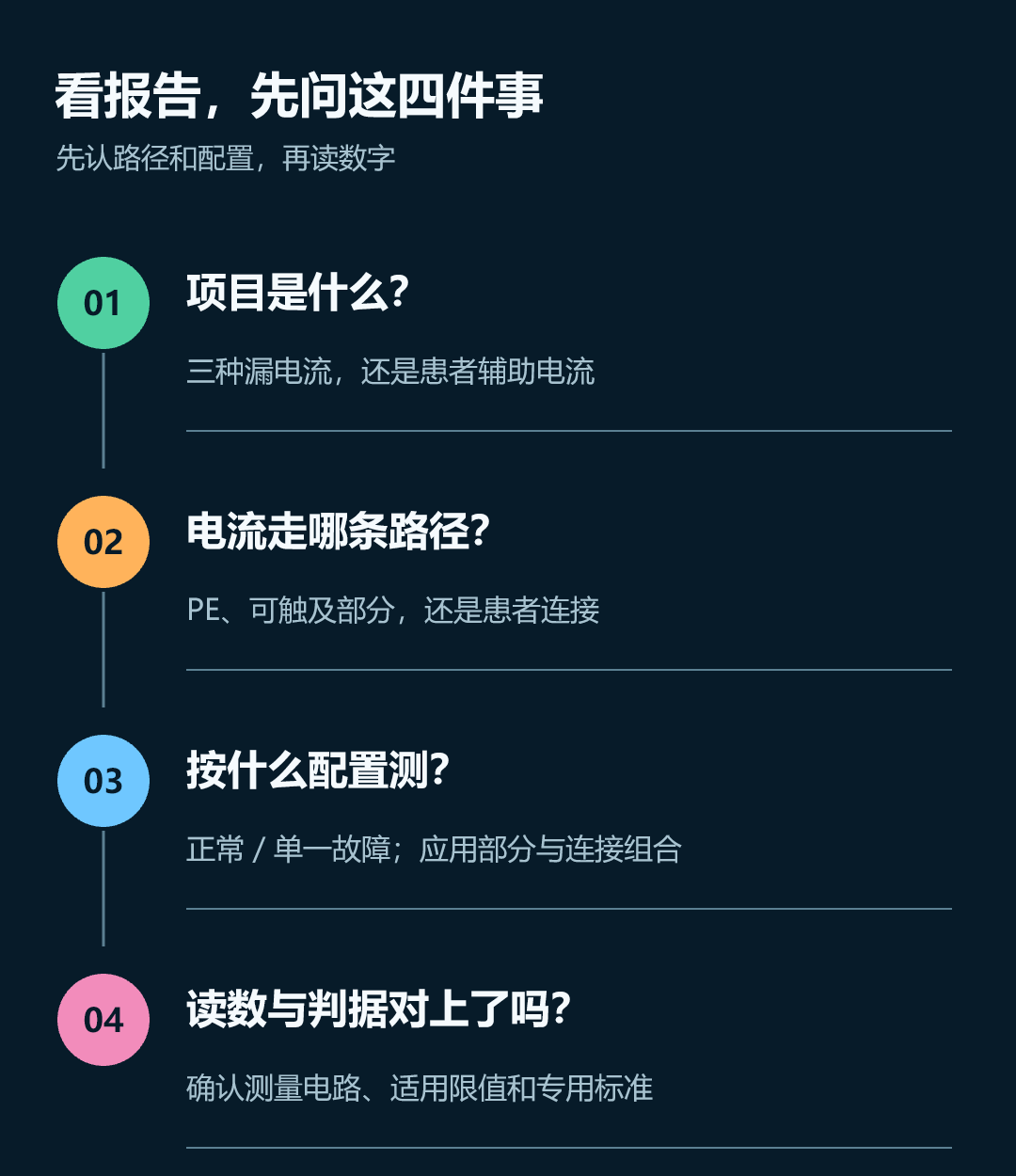

检验报告中的电流项目核对顺序
正常状态、单一故障状态、应用部分的 B/BF/CF 类型,以及适用的专用标准,都可能改变具体测试和判据;不存在一张“谁能缩手,谁的限值就松”的通用排名。
下次看到某项超限,先别把“加厚绝缘”当万能处方。路径都没认清,改得再用力,也可能是在替隔壁那股电流治病。
