以 3Q 为主线，讲清剂量建立、放行和再确认01｜总览：辐照确认最终要证明什么？
先建立一条总公式：
实际最低剂量 ≥ 灭菌所需最低剂量
实际最高剂量 ≤ 产品可接受最高剂量
也就是说，必须同时证明：
• 最低剂量足以实现目标 SAL；
• 最高剂量不会损坏产品、包装和货架期性能；
• 量产过程能持续维持在这一个剂量窗口中。
这是整个确认活动的总判定逻辑。
02｜验证计划：3Q 之前先把项目设计好
这一部分不是 IQ/OQ/PQ 本身，而是 3Q 的输入。
必须先明确：
• 产品型号、规格和产品族；
• 完整 BOM；
• 初包装、外箱、托盘和堆码状态；
• 拟用辐照方式、辐照站与运输路线；
• 目标市场和适用标准；
• 关键产品性能与包装性能；
• 初步风险评价；
• 质量、研发、生产、供应链、辐照服务商、实验室各自职责。
输出：
• 《验证主计划》中安排辐照灭菌确认
• 产品/包装/装载定义表
• 风险管理评价
• 《供应商质量协议》
关键原则：
3Q 确认的不是一个“型号名称”，而是一个被完整定义的产品处理状态。
第一阶段：IQ——确认设施和“尺子”可用
03｜IQ：辐照设施是否按要求建立？
对于自建辐照设施，IQ 要确认：
• 设备、屏蔽、传输系统、控制系统安装符合设计；
• 关键设备、联锁、报警、软件和记录系统可用；
• 工艺参数可识别、可记录；
• 维护、校准、故障和变更程序建立；
• 设施文件、竣工资料和操作文件齐全。
对于外包辐照，制造商不必替服务商重新做 IQ，但必须取得并审查：
• 设施能力说明；
• 体系和资质资料；
• 剂量学能力资料；
• 设备维护与变更管理程序；
• 偏差和异常处理程序；
• 可提供的批处理记录类型。
IQ 输出：
• 设施/供应商 IQ 评价
• 设施能力确认资料
• 剂量计和记录系统清单
IQ 关口：
设施、记录系统和技术能力都无法证明可信，后面的 OQ/PQ 没有基础。
04｜IQ：剂量测量系统这把“尺子”是否可信？
这一部分单独强调剂量计体系。
确认内容：
• 剂量计类型是否适合辐照方式和剂量范围；
• 校准链是否可追溯；
• 剂量计批次、储存、使用和读取是否受控；
• 读数、计算和数据审核是否有程序；
• 测量不确定度是否被评价；
• 常规剂量计、参考剂量计和验证用剂量计如何衔接；
• 剂量计异常时如何处理。
输出：
• 剂量计校准/比对记录；
• 剂量计使用程序；
• 剂量数据审核程序；
• 测量不确定度评价资料。
个人话：
剂量计不可信，后面所有“最低剂量”和“最高剂量”都只是数字游戏。
第二阶段：OQ——确认过程能按设计运行
05｜OQ：确认设备和处理过程能稳定运行
OQ 主要回答：
这台设施在规定的运行范围内，是否能稳定地把辐照过程跑出来？
包括：
• 辐照源、电子束或 X 射线系统运行状态；
• 传输速度、停留时间、传送路径；
• 工艺参数可设定、可记录、可复现；
• 设备在正常和预定极限状态下的表现；
• 中断、停机、重启和异常状态的处理逻辑；
• 处理记录是否完整反映实际运行。
外包模式下，服务商通常承担 OQ 主体；制造商要确认其 OQ 证据能够覆盖自身拟使用的处理条件。
输出：
• 设施 OQ/运行能力资料
• 处理参数范围
• 异常处理及恢复程序

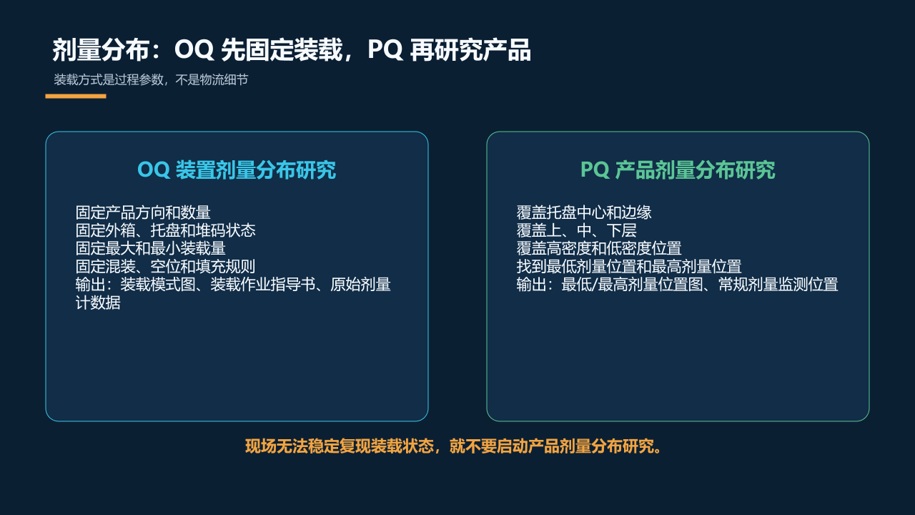

06｜OQ：先定义装载，才有资格谈剂量分布
装载方式是过程参数，不是物流细节。
需要固定：
• 产品在初包装中的方向和数量；
• 初包装在外箱中的排列；
• 外箱尺寸、材质和填充物；
• 托盘尺寸；
• 每层箱数、托盘层数；
• 每箱数量；
• 最大和最小装载量；
• 是否允许混装；
• 空位、填充、换箱和超装如何处理。
输出：
• 装载模式图
• 《装载作业指导书》
• 量产装载核对表
• OQ 装置剂量分布研究方案；
• 原始剂量计数据；
• OQ 装置剂量分布研究报告；
• 处理参数与剂量关系资料。
OQ 关口：
现场无法稳定复现装载状态，就不要启动产品剂量分布研究。
第三阶段：PQ——确认“这个产品”能被有效、安全地灭菌
07｜PQ 输入：产品和包装能否进入正式确认？
PQ 前，先完成产品适用性初筛。
重点审查：
• 树脂牌号和添加剂；
• 色母、油墨、胶黏剂、涂层；
• 电子元器件、传感器、电池；
• 初包装密封层；
• 标签、条码和说明书；
• 与人体接触的材料；
• 关键功能和关键性能。
建议采用预期剂量范围内的梯度辐照试验，先看：
• 外观、黄变和开裂；
• 尺寸；
• 力学性能；
• 关键功能；
• 包装完整性；
• 标签可读性。
输出：
• 材料与产品耐辐照性初步评价
• 初步产品最高耐受剂量假设
注意：
这一步只是判断“值得不值得做正式确认”，不是剂量建立。
08｜PQ：剂量分布——找出产品系统的最低点和最高点
这一步是产品专属 PQ 的核心。
目标：
• 找到最低剂量位置；
• 找到最高剂量位置；
• 确认这些位置在量产装载状态下可重复出现；
• 确认整个产品处理系统的剂量均匀性。
布点应覆盖：
• 托盘中心和边缘；
• 上、中、下层；
• 高密度和低密度位置；
• 外箱内部不同位置；
• 最可能出现最低/最高剂量的区域；
• 代表性最差装载状态。
输出：
• 产品剂量分布方案
• 原始剂量计数据；
• 最低/最高剂量位置图；
• 产品剂量分布报告；
• 常规剂量监测位置。
这一步得到的是：
D实际最低、D实际最高
如果剂量均匀性不理想，应先调整装载、包装或设施处理条件，再重新完成研究。
09｜PQ：生物负载——确认建立剂量的数据基础可信
这一页要解决：
你准备拿什么数据来证明最低剂量足够？
需要完成：
• 生物负载检测方法适用性；
• 取样方案和代表性；
• 生物负载基线数据；
• 产品族间数据能否共用；
• 微生物回收率和抑菌干扰评价；
• 生物负载趋势与异常调查规则。
输出：
• 生物负载方法适用性
• 生物负载基线
• 产品族代表性评价
• 生物负载监测计划
关口：
生物负载数据不可信，任何剂量建立方法都无法成立。

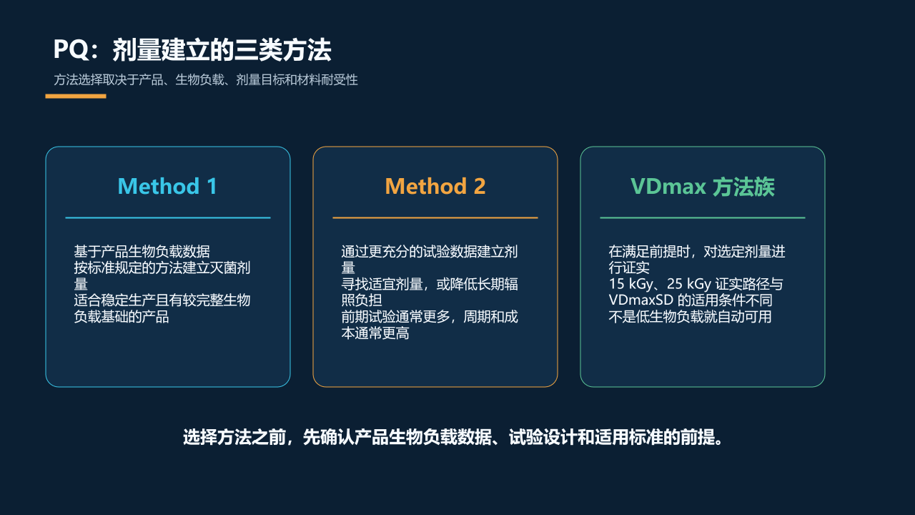

10｜PQ：剂量建立的三类方法
方法一：Method 1
适用思路：
• 基于产品生物负载数据；
• 按标准规定的方法建立灭菌剂量；
• 适合有稳定生产和较完整生物负载基础的产品。
管理特点：
• 方法成熟；
• 数据和试验要求相对明确；
• 需按适用标准和实验室方案组织样品、验证剂量与检测。
方法二：Method 2
适用思路：
• 通过更充分的试验数据建立剂量；
• 常用于希望更精细地寻找适宜剂量、或希望降低长期辐照负担的产品；
• 适合对辐照较敏感、又需要充分微生物学论证的产品。
管理特点：
• 前期试验通常更多；
• 周期和成本通常更高；
• 但若最终能建立较低的合理剂量，对材料敏感产品可能更有价值。
方法三：VDmax 方法族
适用思路：
• 在满足产品生物负载和标准前提的条件下，对选定剂量进行证实；
• 常见的 15 kGy、25 kGy 证实路径，以及 ISO 13004 中的 VDmaxSD，都属于这一类思路，但适用条件和可选剂量并不相同。
管理特点：
• 不是“低生物负载就自动可用”；
• 必须满足标准对产品、生物负载和试验设计的前提；
• VDmaxSD 不是 15/25 kGy 路径的替代法。
这一页的结论：
Method 1、Method 2、VDmax 不是谁“高级”谁“便宜”的问题，而是谁与产品、生物负载、剂量目标和材料耐受性相匹配的问题。
输出：
• 剂量建立方法选择理由
• 剂量建立/剂量证实方案
• 剂量建立/剂量证实报告
11｜PQ：建立最低灭菌剂量
将前面第 9、10 部分的资料汇合，正式证明：
D灭菌 = 达到目标 SAL 所需的最低剂量
项目要回答：
• 为什么选这种剂量建立方法；
• 哪些产品和哪些装载状态被覆盖；
• 样品是否有代表性；
• 验证剂量如何确定；
• 微生物学检测如何完成；
• 发生偏差时如何调查；
• 结论适用于哪些产品状态。
特别提醒：
• “25 kGy 行业常用”不能替代剂量建立；
• 单次成品无菌试验阴性不能替代过程确认；
• 文章、培训材料或网络表格里的样本数量不能直接搬进方案。
12｜PQ：最高剂量产品适用性确认
这部分要证明：
D产品 = 产品、包装和货架期可接受的最高剂量
应在最高实际可能剂量或合理最差条件下评价：
• 关键性能；
• 尺寸与外观；
• 力学性能；
• 电性能；
• 无菌屏障；
• 标签、条码和印刷；
• 老化后性能；
• 适用时的生物相容性风险。
输出：
• 最高剂量产品适用性评价
• 《辐照后包装完整性记录》
• 《辐照后老化评价记录》

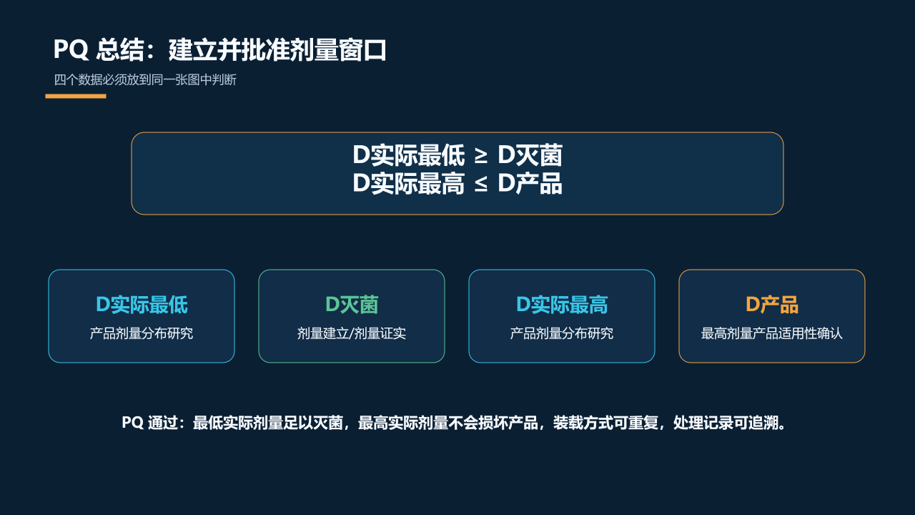

13｜PQ 总结：建立并批准剂量窗口
把四个数放到同一张图：
D实际最低 ≥ D灭菌
D实际最高 ≤ D产品

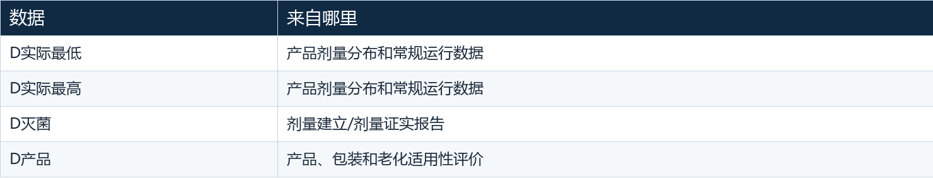

四个数据分别来自：
PQ 通过的条件：
• 最低实际剂量足以灭菌；
• 最高实际剂量不会损坏产品；
• 装载方式可重复；
• 处理记录可追溯；
• 所有偏差已关闭；
• 结论与产品、包装、装载版本一致。
输出：
• 《辐照灭菌确认报告》
• 《已批准剂量窗口和装载规范》
第四阶段：常规运行、维持与再确认

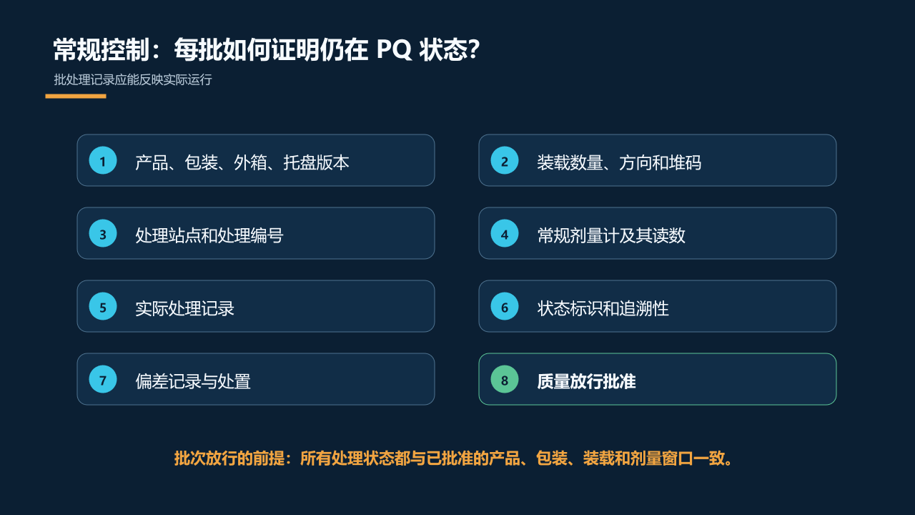

14｜常规控制：每批如何证明仍在 PQ 状态？
每批至少核对：
• 产品、包装、外箱、托盘版本；
• 装载数量、方向和堆码；
• 处理站点和处理编号；
• 常规剂量计及其读数；
• 实际处理记录；
• 状态标识和追溯性；
• 偏差记录与处置；
• 质量放行批准。
15｜持续维持：哪些活动必须长期做？
持续活动包括：
• 生物负载趋势监测；
• 剂量审核；
• 剂量计校准、比对和状态检查；
• 装载执行情况检查；
• 服务商变更和偏差评价；
• 年度质量回顾；
• 人员培训；
• 关键性能和包装风险的定期复核。
频次不能机械写成“每季度一次”或“每年一次”。
应由以下因素决定：
• 产品风险；
• 生物负载稳定性；
• 产量和生产频率；
• 历史偏差；
• 包装和材料敏感性；
• 服务商和设施稳定性；
• 标准、注册及质量体系要求。

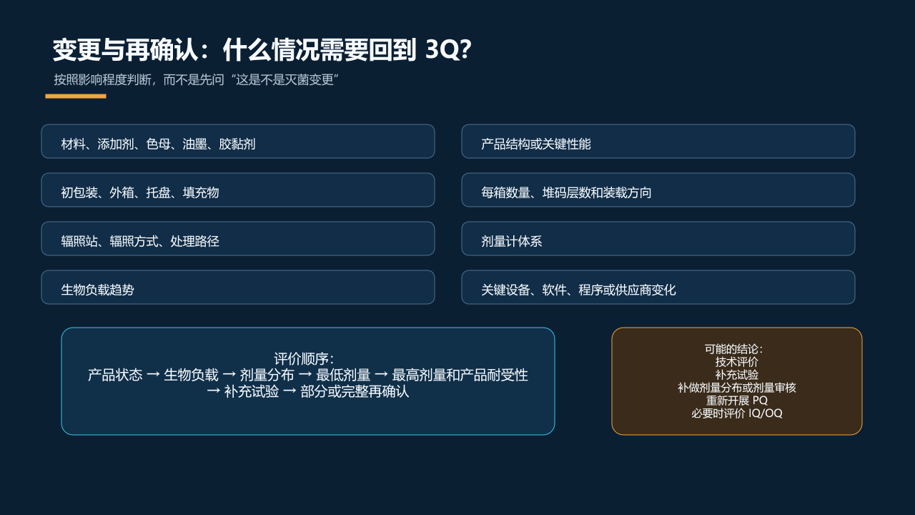

16｜变更与再确认：什么情况需要回到 3Q？
建议按照影响程度判断，而不是先问“这是不是灭菌变更”。
重点变化包括：
• 材料牌号、添加剂、色母、油墨、胶黏剂；
• 产品结构或关键性能；
• 初包装、外箱、托盘、填充物；
• 每箱数量、堆码层数和装载方向；
• 辐照站、辐照方式、处理路径；
• 剂量计体系；
• 生物负载趋势；
• 关键设备、软件、程序或供应商变化。
评价顺序：
是否影响产品状态；
是否影响生物负载；
是否影响剂量分布；
是否影响最低剂量；
是否影响最高剂量和产品耐受性；
是否需要补充试验；
是否需要部分或完整再确认。
可能的结论：
• 文件化技术评价即可；
• 补充材料/包装试验；
• 补做剂量分布；
• 补做剂量审核；
• 重新开展 PQ；
• 必要时重新评价 IQ/OQ。

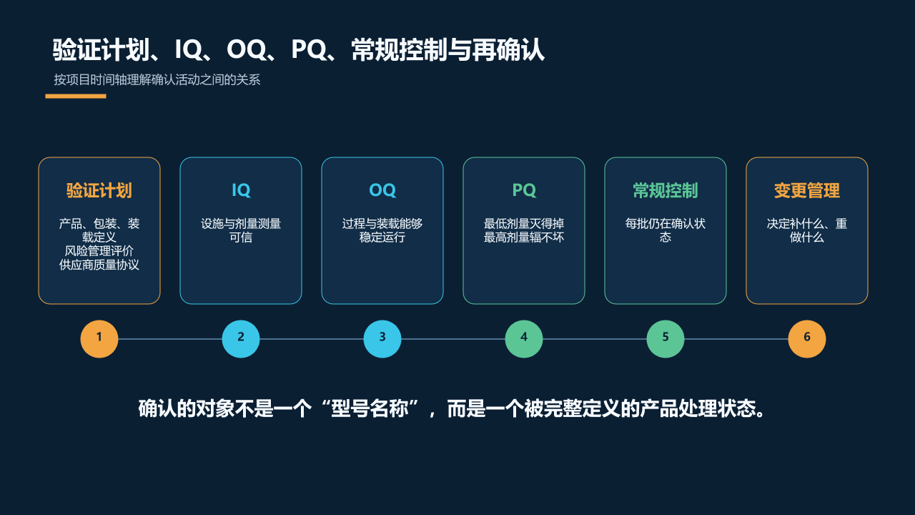

总结梳理，辐照灭菌确认的主线是：
验证计划
→ IQ：设施与剂量测量可信
→ OQ：过程与装载能够稳定运行
→ PQ：最低剂量灭得掉、最高剂量辐不坏
→ 常规控制：每批仍在确认状态
→ 变更管理：发生变化时决定补什么、重做什么
